Cấu tạo và nguyên lý hoạt động của giàn nóng
|

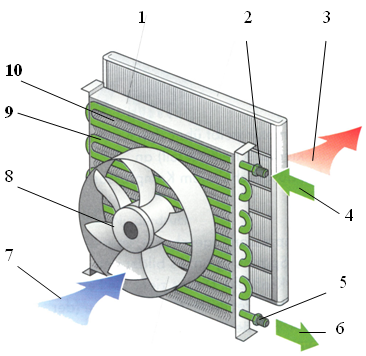

1.Giàn nóng . 2.Cửa vào. 3.Khí nóng. 4.Đầu từ máy nén đến 5.Cửa ra. 6.Môi chất giàn nóng ra 7.Không khí lạnh. 8.Quạt giàn nóng 9.Ống dẫn chữ U. 10. Cánh tản nhiệt |
 |
1.Công dụng:
Côngdụngcủagiànnónglàlàmlạnhcho môichấtởthểhơicóápsuấtvànhiệt độ cao từ máy nén bơm đến ngưng tụ thành thể lỏng.Giàn nóng được lắp ở phía trước của xe để có thể làm mát cưỡng bức bằng khôngkhíđượchútvàonhờquạtlàmmát.Ngàynaytrênxeôtôcó trangbịquạtlàm mát riêng cho giàn nóng.
Giàn nóng (hình ) được cấu tạo bằng một ống kim loại dài uốn cong thành nhiều hình chữ U nối tiếp nhau xuyên qua vô số cánh tản nhiệt mỏng các cánh tản nhiệtbámchắcvàbámsátquanhốngkimloại.Trênôtô,giànnóngthườngđượclắp đứngtrướcđầuxe,phíatrướckétnướccủađộngcơ.Trênôtôtải,giànnóngđược lắp dưới gầm xe,ởvịtrínàygiànnóngtiếpnhậntốiđaluồngkhímátthổixuyênquanó.
2.Nguyên lý hoạt động
Trong quá trình hoạt động, bộ ngưng tụ nhận được hơi môi chất lạnh dưới áp suất và nhiệt độ rất cao do máy nén chuyển tới. Dòng hơi môi chất này được lưu thông trong ống dẫn Nhiệt độ của môi chất truyền qua các cánh tản nhiệt và được luồng gió mát thổi đi. Nhiệt độ môi chất nhanh chóng được giảm xuống, môi chất lạnh thể hơi được ngưng tụ trở thành môi chất lạnh ở thể lỏng.
Dưới áp suất bơm của máy nén, môi chất lạnh thể lỏng áp suất cao theo ống dẫn đến bình chứa và tách ẩm.
Côngdụngcủagiànnónglàlàmlạnhcho môichấtởthểhơicóápsuấtvànhiệt độ cao từ máy nén bơm đến ngưng tụ thành thể lỏng.Giàn nóng được lắp ở phía trước của xe để có thể làm mát cưỡng bức bằng khôngkhíđượchútvàonhờquạtlàmmát.Ngàynaytrênxeôtôcó trangbịquạtlàm mát riêng cho giàn nóng.
Giàn nóng (hình ) được cấu tạo bằng một ống kim loại dài uốn cong thành nhiều hình chữ U nối tiếp nhau xuyên qua vô số cánh tản nhiệt mỏng các cánh tản nhiệtbámchắcvàbámsátquanhốngkimloại.Trênôtô,giànnóngthườngđượclắp đứngtrướcđầuxe,phíatrướckétnướccủađộngcơ.Trênôtôtải,giànnóngđược lắp dưới gầm xe,ởvịtrínàygiànnóngtiếpnhậntốiđaluồngkhímátthổixuyênquanó.
2.Nguyên lý hoạt động
Trong quá trình hoạt động, bộ ngưng tụ nhận được hơi môi chất lạnh dưới áp suất và nhiệt độ rất cao do máy nén chuyển tới. Dòng hơi môi chất này được lưu thông trong ống dẫn Nhiệt độ của môi chất truyền qua các cánh tản nhiệt và được luồng gió mát thổi đi. Nhiệt độ môi chất nhanh chóng được giảm xuống, môi chất lạnh thể hơi được ngưng tụ trở thành môi chất lạnh ở thể lỏng.
Dưới áp suất bơm của máy nén, môi chất lạnh thể lỏng áp suất cao theo ống dẫn đến bình chứa và tách ẩm.
